مشتری یک شیر «۲ اینچ» سفارش میدهد، اما وقتی میخواهد نصب کند، شیر به فلنج لوله جفت نمیشود. مشکل لزوماً از کیفیت نیست؛ از هماهنگنبودن سایز اسمی یا کلاس فلنج است. در شیرآلات صنعتی، هماهنگی سایز بهاندازهٔ خود شیر مهم است.
سایز اسمی چیست

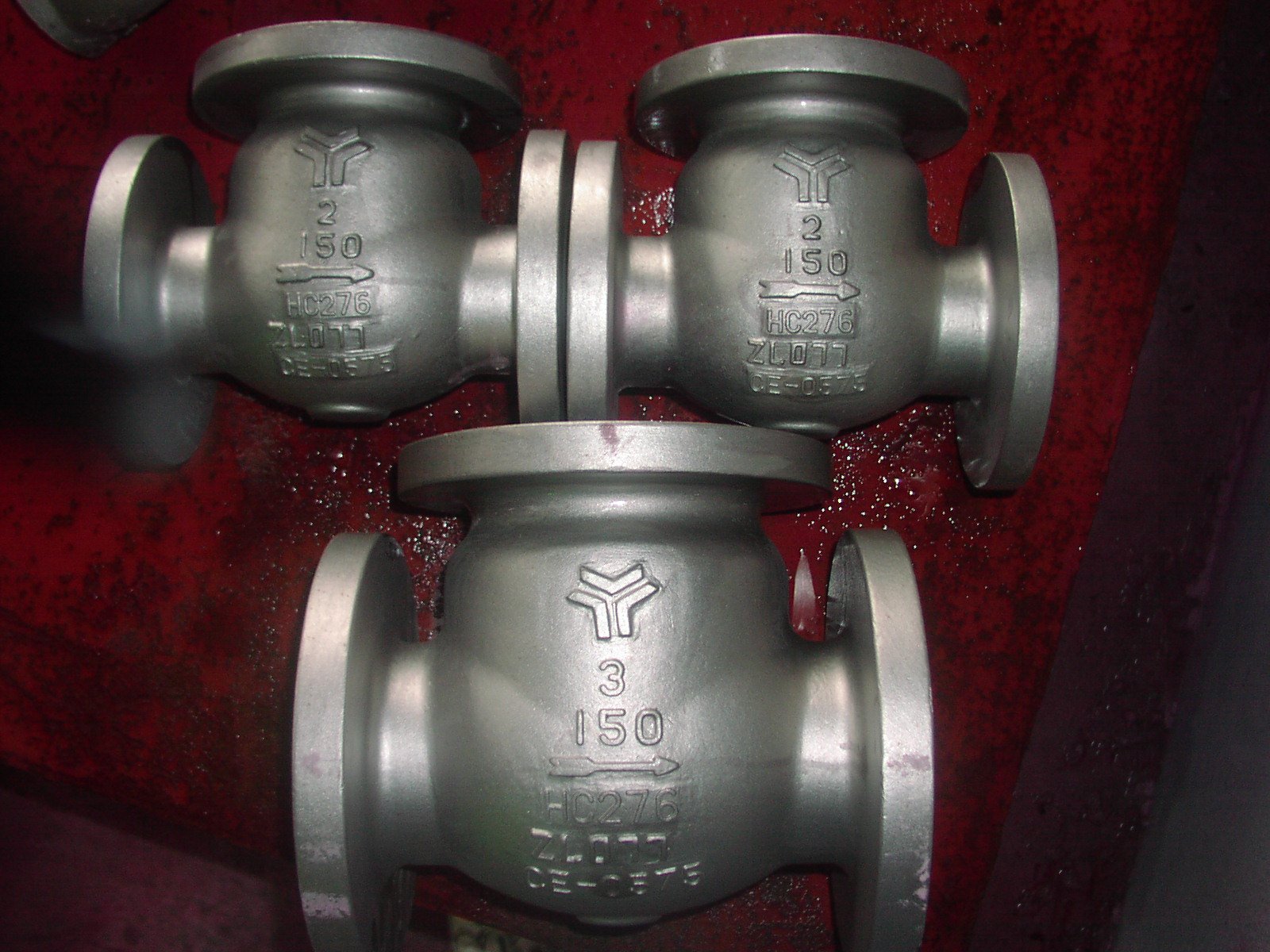

سایز اسمی شیر با DN (متریک، مثل DN50) یا NPS (اینچی، مثل NPS 2) بیان میشود. این یک عدد قراردادی استاندارد است که اندازهٔ شیر و لولهٔ متناظر را مشخص میکند، اما لزوماً برابر قطر داخلی واقعی نیست. درست مثل لوله، همین قراردادی بودن میتواند باعث سردرگمی شود اگر دقت نشود.
سایز اسمی شیر باید دقیقاً با لوله و فلنج طرفینش بخواند وگرنه اتصال جفت یا آببند نمیشود.
چرا هماهنگی سهگانه لازم است
شیر بهتنهایی کار نمیکند؛ باید به لوله و فلنج متصل شود. برای یک اتصال درست، سه چیز باید هماهنگ باشند: سایز اسمی شیر و لوله، کلاس فشار شیر و فلنج، و استاندارد فلنج. اگر سایز اسمی یکی باشد اما کلاس فلنج فرق کند، شیر باز هم جفت نمیشود. برای همین باید هر سه را با هم در نظر گرفت.
| مورد هماهنگی | باید بخواند با | اشتباه رایج |
|---|
| سایز اسمی (DN/NPS) | سایز لوله | خلط سیستم اینچی و متریک |
| کلاس فشار | کلاس فلنج و سیستم | سایز درست اما کلاس متفاوت |
| استاندارد فلنج | استاندارد لولهٔ پروژه | الگوی سوراخ فلنج متفاوت |
نقش شما در جلوگیری از اشتباه
وقتی مشتری شیر سفارش میدهد، فقط عدد سایز را نگیرید؛ بپرسید سیستمش اینچی است یا متریک، کلاس فشار و استاندارد فلنجش چیست. این چند سوال اضافه، جلوی برگشت شیر و بحث سر جفتنشدن با لوله را میگیرد، مشکلی که در محل نصب پرهزینه و زمانبر است.
یک فروشندهٔ کاربلد، شیر را نه بهعنوان یک عدد سایز، بلکه بهعنوان بخشی از یک سیستم هماهنگ میفروشد.
یک نکتهٔ تکمیلی
این هماهنگی سهگانه فقط موقع نصب اول اهمیت ندارد؛ برای تعویض یک شیر قدیمی هم باید دقیقاً همین سه مورد را با سیستم موجود چک کرد، نه فقط سایز اسمی قدیمی را تکرار کرد.
